l  主要技術參數

1、放卷最大直徑 Φ600mm          (筒芯Φ76)

2、放卷最大寬度 1300mm

3、收卷最大直徑 Φ420 (筒芯Φ76×Φ95)

4、收卷寬度 50-1300mm

5、最高速度 200m/min （因材料而定）

6、分切厚度 10-75μm

7、分切精度 ±0.5mm

9、總功率 約3kw

10、機器重量 約1800kg

11、機器外形尺寸（長×寬×高）1570×2800×1500mm

二、主要部分說明

1、放卷部

（1）、結構

a)、放卷采用磁粉制動器被動放卷形式。

b)、裝卷采用鍵式氣漲軸安裝料卷方式。

d)、放料糾偏采用光電自動糾偏系統。分切精度 ±0.5mm

（2）、規格

a)、卷筒料最大幅寬 1300mm

b)、卷筒料最大直徑 Φ420mm（標準） Φ 500（定做)

c)、磁粉制動器規格 50N.M

e)、糾偏電機 同步電機

2、牽引部

（1）、結構

a)、雙輥相壓帶動切料行走，主動輥為鋼輥，壓輥為橡膠輥。

b)、由一臺電機帶動牽引輥轉動，并通過連輪..收卷軸轉動。

（2）、規格

a)、牽引輥及壓輥直徑 Φ105mm

b)、主電機 三相異步電動機 P=3kw

c)、變頻器 3.kw甌瑞

3、分切部

（1）、結構

（2）、規格

4、收卷部..

a)、收卷軸為雙工位鍵條式氣漲軸。 （氣動離合）

b)、收卷軸由主電機通過3分雙排鏈條和磁粉離合器帶動旋轉。

c)、收卷壓輥采用自重輥，以保證收卷整齊。

（2）、規格

a)、最大收卷直徑 Φ420mm

b)、收卷寬度范圍 50-1300mm

c)、收卷紙芯 Φ76×Φ95

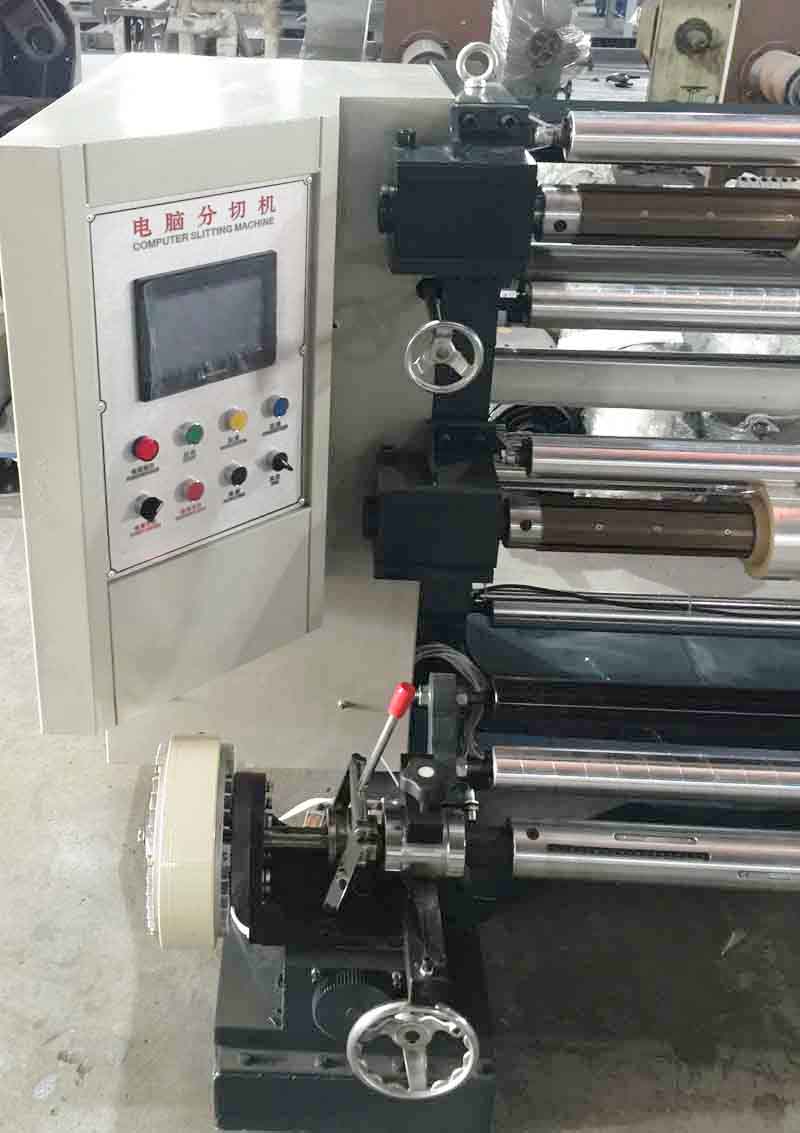

注：帶觸摸屏PLC控制，收卷張力和放卷張力自動

備注：可根據客戶要求進行量身定制
